Rotor 74A1

Downloadable files

Compressor 74A is part of a research program to study fans and compressors for advanced airbreathing engines to assess and improve the technology needed for high pressure ratio, good efficiency, and adequate stall margin in as few stages as possible. This compressor consists of inlet guide vanes and five stages, and it is designed for a 9.271 pressure ratio. Rotor 74A1 is the rotor of the first stage of this compressor.

  • Original technical report [1]:
    @TechReport{steinke1986design,
      author           = {Steinke, Ronald J.},
      date             = {1986},
      institution      = {NASA Lewis Research Center Cleveland, OH, United States},
      title            = {Design of 9.271-Pressure-Ratio Five-Stage Core Compressor and Overall Performance for First Three Stages},
      number           = {NASA-TP-2597},
      url              = {https://ntrs.nasa.gov/citations/19870008266},
    }
  • Picture :

  • @Misc{Huebler1978records,
    author   = {Huebler, D.},
    title    = {74A Compressor. {R}ecords of the {N}ational {A}eronautics and {S}pace {A}dministration, 1903 - 2006. {P}hotographs relating to agency activities, facilities and personnel, 1973 - 2013},
    year     = {1978},
    url     = {https://catalog.archives.gov/id/17443470}}

Useful documents

The reference blade is defined with multiple-circular arc profiles[3] given in the original NASA report[1]. Corresponding models are computed with the open-source code OpenMCAD[2].

The geometry of rotor 74A1 is described in the original NASA report by the following tables. The length are in centimeters and the angles in degrees.

units values
pressure ratio [-] 1.792
mass flow [kg/s] 29.71
tip speed [m/s] 430
tip solidity [-] 1.35
aspect ratio [-] 1.45
number of blades [-] 28
rotative speed [rad/s] 1680

Rotor 74A1 is made of titanium according to the NASA report, but the exact properties are not provided. A generic titanium Ti-6Al-4V is considered:

units values
alloy [-] Ti-6Al-4V
Young's modulus [GPa] 108
density [kg/m3] 4400
Poisson's ratio [-] 0.34
yield stress [GPa] 0.824

The CAD model is computed with the open source code OpenMCAD[2].

pressure side
suction side

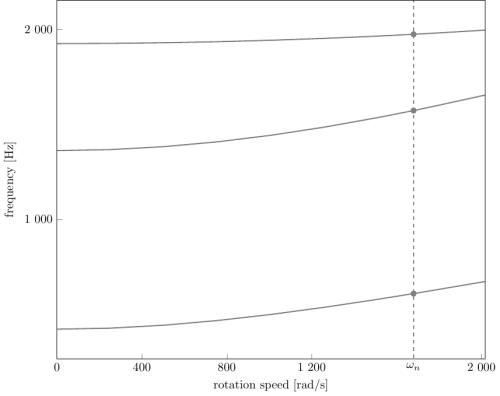

First three natural frequencies (with clamped root) for the mesh computed with OpenMCAD[2]:

Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 2641.29 420.38
2 1T 8553.90 1361.40
3 2B 12096.58 1925.23

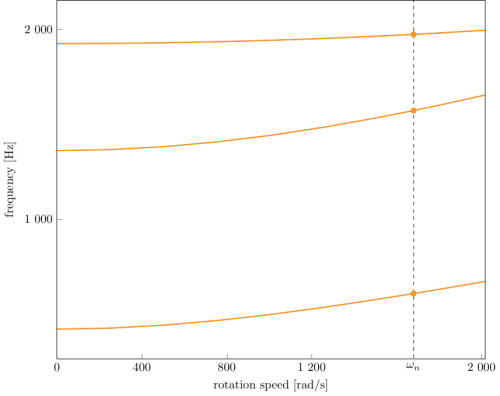

The initial blade is defined with in-house LAVA parameters[4] computed from the reference blade CAD model. The initial blade is usually used as starting point for an optimization process. Its geometry is similar to the one of the reference blade.

First three natural frequencies (with clamped root)

  • from the whole mesh:
Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 2643.86 420.78
2 1T 8552.99 1361.25
3 2B 12094.50 1924.90
  • from the reduced order model:
Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 2644.18 420.84
2 1T 8561.84 1362.66
3 2B 12104.24 1926.45
Fichiers téléchargeables

Le compresseur 74A fait partie d'un programme de recherche visant à étudier les soufflantes et les compresseurs pour des moteurs à air comprimé afin d'évaluer et d'améliorer les technologies nécessaires pour obtenir un rapport de pression élevé, un bon rendement et une marge de décrochage adéquate avec le moins d'étage possible. Ce compresseur comporte des redresseurs d'admission et cinq étages, et il est conçu pour un rapport de pression de 9,271. Le rotor 74A1 est le rotor du premier étage de ce compresseur.

  • Rapport technique original [1]:
    @TechReport{steinke1986design,
      author           = {Steinke, Ronald J.},
      date             = {1986},
      institution      = {NASA Lewis Research Center Cleveland, OH, United States},
      title            = {Design of 9.271-Pressure-Ratio Five-Stage Core Compressor and Overall Performance for First Three Stages},
      number           = {NASA-TP-2597},
      url              = {https://ntrs.nasa.gov/citations/19870008266},
    }
  • Photographie :

  • @Misc{Huebler1978records,
    author   = {Huebler, D.},
    title    = {74A Compressor. {R}ecords of the {N}ational {A}eronautics and {S}pace {A}dministration, 1903 - 2006. {P}hotographs relating to agency activities, facilities and personnel, 1973 - 2013},
    year     = {1978},
    url     = {https://catalog.archives.gov/id/17443470}}

Documents utiles

L'aube de référence est définie par des profils de type arcs circulaires multiples[3], donnés dans le rapport technique original de la NASA[1]. Les modèles associés sont obtenus avec le code en libre accès OpenMCAD[2].

La géométrie du rotor 74A1 est décrite dans le rapport d'origine de la NASA par les tableaux suivants. Les grandeurs sont en centimètres et en degrés.

unités valeurs
taux de compression [-] 1,792
débit massique [kg/s] 29,71
vitesse en tête [m/s] 430
solidité en tête [-] 1,35
allongement [-] 1,45
nombre d'aubes [-] 28
vitesse de rotation [rad/s] 1680

Le matériau du rotor 74A1 est le titane d'après le rapport, mais ses caractéristiques ne sont pas fournies. Un alliage de titane Ti-6Al-4v est considéré :

unités valeurs
alliage [-] Ti-6Al-4V
module d'Young [GPa] 108
masse volumique [kg/m3] 4400
coefficient de Poisson [-] 0,34
limite élastique [GPa] 0,824

Le modèle CAO est obtenu avec OpenMCAD[2].

intrados
extrados

Fréquences des trois premiers modes (noeuds du pied d'aube encastrés) pour le maillage obtenu avec OpenMCAD[2] :

Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 2641,29 420,38
2 1T 8553,90 1361,40
3 2F 12096,58 1925,23

L'aube initiale est définie par des paramètres spécifiques au LAVA[4] obtenus à partir du modèle CAO de l'aube de référence. L'aube initiale est classiquement utilisée comme point de départ dans le cadre de procédures d'optimisation; sa géométrie est similaire à celle de l'aube de référence.

Fréquences des trois premiers modes (noeuds du pied d'aube encastrés),

  • pour le maillage complet :
Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 2643,86 420,78
2 1T 8552,99 1361,25
3 2F 12094,50 1924,90
  • pour le modèle réduit :
Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 2644,18 420,84
2 1T 8561,84 1362,66
3 2F 12104,24 1926,45
