Rotor 74A2

Downloadable files

About

Compressor 74A is part of a research program to study fans and compressors for advanced airbreathing engines to assess and improve the technology needed for high pressure ratio, good efficiency, and adequate stall margin in as few stages as possible. This compressor consists of inlet guide vanes and five stages, and it is designed for a 9.271 pressure ratio. Rotor 74A2 is the rotor of the second stage of this compressor.

  • Original technical report [1]:
    @TechReport{steinke1986design,
  author           = {Steinke, Ronald J.},
  date             = {1986},
  institution      = {NASA Lewis Research Center Cleveland, OH, United States},
  title            = {Design of 9.271-Pressure-Ratio Five-Stage Core Compressor and Overall Performance for First Three Stages},
  number           = {NASA-TP-2597},
  url              = {https://ntrs.nasa.gov/citations/19870008266},
}
  • Picture :

Fig. 1 https://catalog.archives.gov/id/17443470
  • @Misc{Huebler1978records,
author   = {Huebler, D.},
title    = {74A Compressor. {R}ecords of the {N}ational {A}eronautics and {S}pace {A}dministration, 1903 - 2006. {P}hotographs relating to agency activities, facilities and personnel, 1973 - 2013},
year     = {1978},
url     = {https://catalog.archives.gov/id/17443470}}

Useful documents

Reference blade

The reference blade is defined with multiple-circular arc profiles[3] given in the original NASA report[1]. Corresponding models are computed with the open-source code OpenMCAD[2].

Geometry

The geometry of rotor 74A2 is described in the original NASA report by the following tables. The length are in centimeters and the angles in degrees.

Aerodynamic design

units values
pressure ratio [-] 1.691
mass flow [kg/s] 29.71
tip speed [m/s] 416
tip solidity [-] 1.25
aspect ratio [-] 1.17
number of blades [-] 32
nominal rotation speed $\omega_n$ [rad/s] 1680

Material properties

Rotor 74A2 is made of titanium according to the NASA report, but the exact properties are not provided. A generic titanium Ti-6Al-4V is considered:

units values
alloy [-] Ti-6Al-4V
Young's modulus [GPa] 108
density [kg/m3] 4400
Poisson's ratio [-] 0.34
yield stress [GPa] 0.824

CAD model

The CAD model is computed with the open source code OpenMCAD[2].

pressure side
suction side

Natural frequencies

First three natural frequencies (with clamped root) for the mesh computed with OpenMCAD[2]:

Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 4884.84 777.45
2 1T 15222.59 2422.75
3 2B 17870.82 2844.23

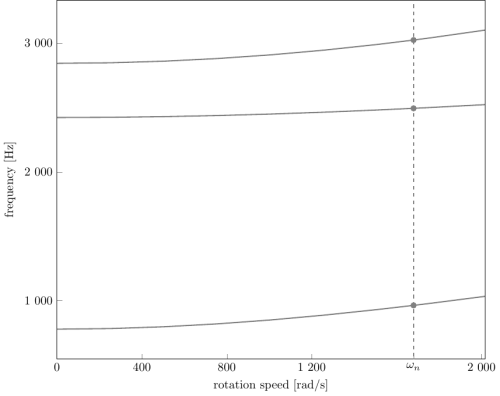

Campbell diagram

Evolution of the natural frequencies of the first 3 vibration modes, as a function of rotation speed, for the mesh computed with OpenMCAD[2]:

Campbell diagram computed with a linear centrifugal preload, with clamped root (nominal rotation speed ωₙ = 1 680 rad/s)

Initial blade

The initial blade is defined with in-house LAVA parameters[4] computed from the reference blade CAD model. The initial blade is usually used as starting point for an optimization process. Its geometry is similar to the one of the reference blade.

Natural frequencies

First three natural frequencies (with clamped root)

  • from the whole mesh:
Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 4883.51 777.24
2 1T 15179.04 2415.82
3 2B 17886.78 2846.77
  • from the reduced order model:
Mode Type Natural angular frequency (rad/sec) Natural frequency (Hz)
1 1B 4884.14 777.34
2 1T 15188.03 2417.25
3 2B 17907.64 2850.09

Campbell diagram

Comparison of the evolution of the natural frequencies of the first 3 vibration modes, as a function of rotation speed for the initial and the reference blade:

Campbell diagram computed with a linear centrifugal preload, with clamped root (nominal speed ωₙ = 1 680 rad/s),

initial blade (orange), reference blade (gray)

Fichiers téléchargeables

À propos

Le compresseur 74A fait partie d'un programme de recherche visant à étudier les soufflantes et les compresseurs pour des moteurs à air comprimé afin d'évaluer et d'améliorer les technologies nécessaires pour obtenir un rapport de pression élevé, un bon rendement et une marge de décrochage adéquate avec le moins d'étage possible. Ce compresseur comporte des redresseurs d'admission et cinq étages, et il est conçu pour un rapport de pression de 9,271. Le rotor 74A2 appartient au deuxième étage de ce compresseur.

  • Rapport technique original [1]:
    @TechReport{steinke1986design,
  author           = {Steinke, Ronald J.},
  date             = {1986},
  institution      = {NASA Lewis Research Center Cleveland, OH, United States},
  title            = {Design of 9.271-Pressure-Ratio Five-Stage Core Compressor and Overall Performance for First Three Stages},
  number           = {NASA-TP-2597},
  url              = {https://ntrs.nasa.gov/citations/19870008266},
}
  • Photographie :

Fig. 1 https://catalog.archives.gov/id/17443470
  • @Misc{Huebler1978records,
author   = {Huebler, D.},
title    = {74A Compressor. {R}ecords of the {N}ational {A}eronautics and {S}pace {A}dministration, 1903 - 2006. {P}hotographs relating to agency activities, facilities and personnel, 1973 - 2013},
year     = {1978},
url     = {https://catalog.archives.gov/id/17443470}}

Documents utiles

Aube de référence

L'aube de référence est définie par des profils de type arcs circulaires multiples[3], donnés dans le rapport technique original de la NASA[1]. Les modèles associés sont obtenus avec le code en libre accès OpenMCAD[2].

Géométrie

La géométrie du rotor 74A2 est décrite dans le rapport d'origine de la NASA par les tableaux suivants. Les grandeurs sont en centimètres et en degrés.

Caractéristiques aérodynamiques

unités valeurs
taux de compression [-] 1,691
débit massique [kg/s] 29,71
vitesse en tête [m/s] 416
solidité en tête [-] 1,25
allongement [-] 1,17
nombre d'aubes [-] 32
vitesse de rotation nominale $\omega_n$ [rad/s] 1680

Propriétés matériau

Le matériau du rotor 74A2 est le titane d'après le rapport, mais ses caractéristiques ne sont pas fournies. Un alliage de titane Ti-6Al-4v est considéré :

unité valeurs
alliage [-] Ti-6Al-4V
module d'Young [GPa] 108
masse volumique [kg/m3] 4400
coefficient de Poisson [-] 0,34
limite élastique [GPa] 0,824

Modèle CAO

Le modèle CAO est obtenu avec OpenMCAD[2].

intrados
extrados

Fréquences propres

Fréquences des trois premiers modes (noeuds du pied d'aube encastrés) pour le maillage obtenu avec OpenMCAD[2] :

Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 4884,84 777,45
2 1T 15222,59 2422,75
3 2F 17870,82 2844,23

Diagramme de Campbell

Évolution des fréquences propres des 3 premiers modes, en fonction de la vitesse de rotation, pour le maillage obtenu avec OpenMCAD[2]:

diagramme de Campbell calculé avec une précharge centrifuge linéaire, noeuds du pied d'aube encastrés (vitesse nominale ωₙ = 1 680 rad/s)

Aube initiale

L'aube initiale est définie par des paramètres spécifiques au LAVA[4] obtenus à partir du modèle CAO de l'aube de référence. L'aube initiale est classiquement utilisée comme point de départ dans le cadre de procédures d'optimisation; sa géométrie est similaire à celle de l'aube de référence.

Fréquences propres

Fréquences des trois premiers modes (noeuds du pied d'aube encastrés),

  • pour le maillage complet :
Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 4883,51 777,24
2 1T 15179,04 2415,82
3 2F 17886,78 2846,77
  • pour le modèle réduit :
Mode Type Pulsation propre (rad/sec) Fréquence propre (Hz)
1 1F 4884,14 777,34
2 1T 15188,03 2417,25
3 2F 17907,64 2850,09

Diagramme de Campbell

Comparaison de l'évolution des fréquences propres des 3 premiers modes, en fonction de la vitesse de rotation, pour l'aube initiale et de référence:

diagramme de Campbell calculé avec une précharge centrifuge linéaire, noeuds du pied d'aube encastrés (vitesse nominale ωₙ = 1 680 rad/s),

aube initiale (orange), aube de référence (grise)

1. a, b, c, d Steinke R.J. «Design of 9.271-Pressure-Ratio Five-Stage Core Compressor and Overall Performance for First Three Stages » 1986. pdf
2. a, b, c, d, e, f, g, h, i, j Kojtych S., Batailly A. «OpenMCAD, an open blade generator: from Multiple-Circular-Arc profiles to Computer-Aided Design model» 2022. open osurce code
3. a, b Crouse et al. «A computer program for composing compressor blading from simulated circular-arc elements on conical surfaces » 1969. NASA-TN-D-5437. pdf
4. a, b Kojtych S. et al. «Methodology for the Redesign of Compressor Blades Undergoing Nonlinear Structural Interactions: Application to Blade-Tip/Casing Contacts » 2022. Journal of Engineering for Gas Turbines and Power, Vol. 145, No. 5. pdf
